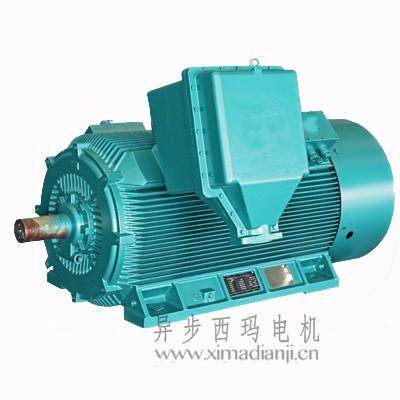

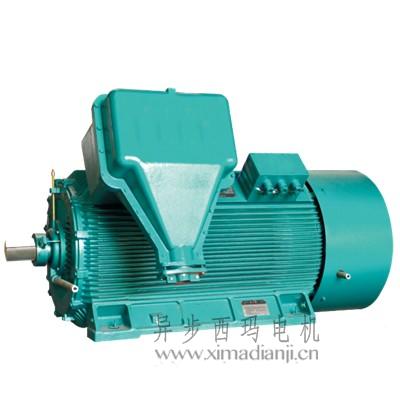

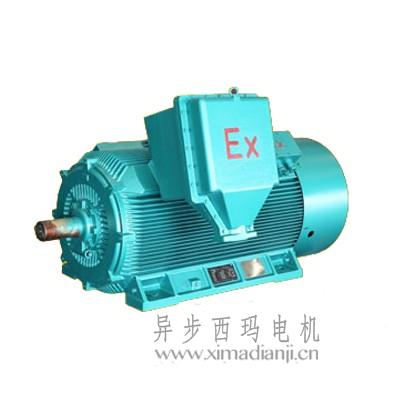

          YB2/YBX2系列高壓防爆電機

          YB2/YBX2系列高壓防爆電機

          YB2/YBX2系列高壓防爆電機概述
                西瑪YB2、YBX2系列高壓防爆電機是高壓隔爆型三相異步電機(機座號355~560)是結合國外先進技術和公司長期以來生產高壓中型電機的成功技術,采用最新設計手段和最新材料研發運用成果而開發的高端產品。

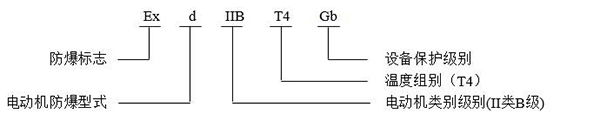

                本系列電機符合GB 755-2008《旋轉電機 定額和性能》、GB 3836.1-2010《爆炸性環境 第1部分:通用要求》、GB 3836.2-2010 《爆炸性氣體環境 第2 部分:由隔爆外殼“d”保護的設備 》的規定。防爆標志為ExdIIBT4 Gb適用于工廠用II類B級,溫度組別為T4,設備保護級別為Gb級,可替代ExdIIAT4 Gb產品。
                本系列電機具有隔爆性能優良、可靠性高、結構緊湊、高效節能、安全環保、振動小、噪聲低、安裝維護方便等優點。
                本系列電機是新一代高壓隔爆型三相異步電機,是YB560~710系列(IC511管冷結構)高壓隔爆型三相異步電機的替代產品。
                西安泰富西瑪YB2/YBX2系列高壓防爆電機用于傳動各種通用機械:如壓縮機、水泵、破碎機、卷揚機、離心機、切削機床、運輸機械等的理想傳動設備,無論戶內、戶外,高原性氣候或濕熱型氣候,YB2、YBX2系列高壓隔爆型三相異步電機總能提供超越卓群的傳動力,得到了用戶的信賴和推崇。

          YB2/YBX2系列高壓防爆電機基本技術參數


                中 心 高:H355~560;
                額定電壓:6kV、10kV;
                額定頻率:50Hz;
                功率范圍:185KW~1600kW;
                極    數:2P~8P;
                防護等級:IP54、IP55;
                絕緣等級:155(F)級;
                溫升等級:B級(最大一檔功率按F級考核);
                安裝方式:IMB3;
                冷卻方式:IC411;
                防爆級別:ExdⅡBT4 Gb。

          YB2/YBX2系列高壓防爆電機技術特點

                可靠性高、使用壽命長
                為了使電動機殼體滿足GB 3836-2010新標準的1.5MPa水壓的規定,通過先進的設計軟件ANSYS對機座和端蓋進行建模分析,機座采用高強度灰鑄鐵,端蓋采用加強筋的高強度灰鑄鐵或鋼板制造。
                為延長電動機使用壽命,電動機的機座、風扇等部件采用了先進的空氣動力學設計,采用創新的雙回路冷卻理念,保證電動機內部溫度均勻分布。灰鑄鐵機座和端蓋,以及優質的耐腐蝕防護和表面噴漆,都可以保護電動機長期免受氣候影響,有效延長電動機使用壽命。
                高效、節能
                YB2、YBX2 系列高壓隔爆型三相異步電動機以其完善的設計、制造實現了高效節能的目標,與同功率同極數的YB560~710系列高壓隔爆型電動機比較,效率平均提高0.8個百分點,節能效果顯著,大幅度降低電動機運行成本。
                結構緊湊
                所有用戶都希望其傳動系統能可靠運行,并且不浪費寶貴的安裝空間,西安泰富西瑪電動機有限公司多年以來,通過在縮小電動機安裝空間上下功夫,專注于實現電動機更小的尺寸、更高的性能和可靠性,并獲得了成功,YB2 、YBX2系列高壓隔爆型三相異步電動機很完美的實現了這些要求。


                低振動
                完善的轉子動力學設計、創新性的生產工藝與高精度的動平衡相結合,保證了電動機更低的振動水平。YB2、YBX2系列高壓隔爆型三相異步電動機不僅滿足GB10068 標準對振動的要求,在大多數場合做到了超出標準的要求。
                低噪音
                更低的噪音、優化的風路設計離不開正確的風扇型式的選擇,由于IC411 冷卻方式的電動機外風路風阻較小,機座上散熱筋間的氣流主要沿軸向流動,因此將風扇和風扇罩設計成最佳的流線型,不僅提高風扇效率,還大大降低風扇噪音。
                內風扇由鋁合金ZL101 鑄造而成,可雙向旋轉。所有2極電動機外風扇均為軸流式風扇,只適于一種旋轉方向。4極以上電動機外風扇采用盆式離心式風扇,由鋼板件焊接而成,可雙向旋轉。
                機座及端蓋的高強度結構以及定、轉子槽配合的優化選擇也都使得電動機具有更低的噪音水平。
                有效的冷卻系統

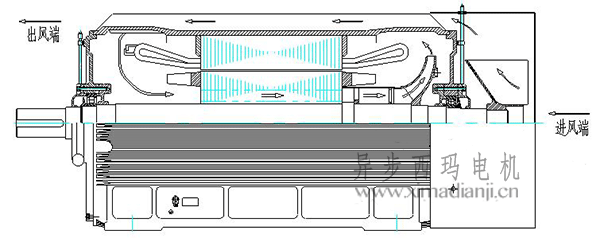

                YB2、YBX2系列高壓隔爆型三相異步電動機有兩個獨立冷卻風路(見圖1):內冷卻風路和外冷卻風路,因損耗產生的大部分熱量從定子鐵心傳遞給機座,再被外部冷卻空氣帶走,其余部分損耗產生的熱量由內冷卻回路傳遞給機座,再被外部冷卻空氣帶走。
                外部風路的冷卻氣流吹過散熱筋,由于機座縮腰,外部氣流沿著散熱筋從非傳動端吹到傳動端,能使氣流達到較高的散熱速度;接線盒安裝在遠離散熱筋的位置上,不影響冷卻空氣的流動;定子繞組端部周圍的機座內側設有內散熱筋;
                西安泰富西瑪YB2/YBX2系列高壓防爆電機傳動端和非傳動端端蓋結構相同,H450及以下端蓋內、外表面帶有散熱筋。這些措施對充分散熱起到很大作用。
                內部風路的冷卻是通過非傳動端的內風扇使空氣流過轉子通風孔,在機座與端蓋的內散熱筋外的氣流發生嚴重紊流,受到徹底的二次冷卻,機座起到內、外空氣熱交換的作用,被冷卻的空氣朝著與外部冷卻空氣相同方向,通過機座內4個通風管道返回傳動端,使電動機的散熱比較均勻,達到內、外風路的優化設計。
