一、概述

JR系列中型電動機可驅動各種不同的機械，如通風機、壓縮機、水泵、破碎機、球磨機、切削機床、運輸機械及其它設備，可供煤礦、機械工業、發電廠及各種工礦企業中作原動機用。

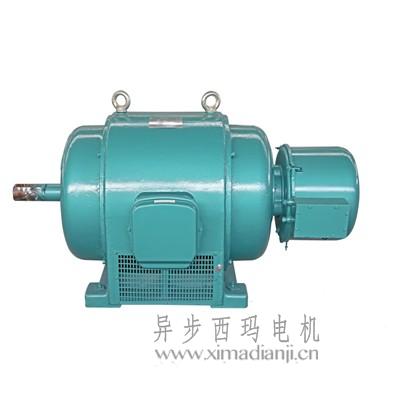

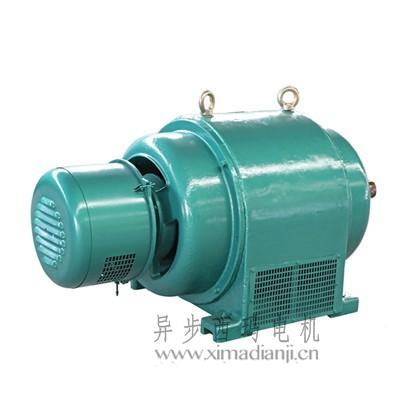

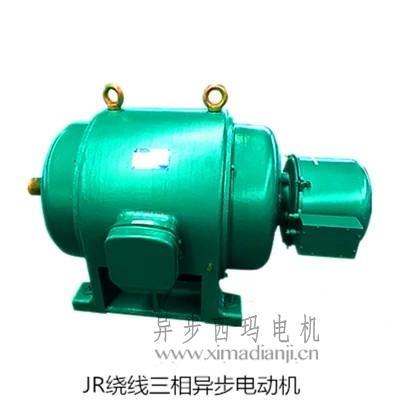

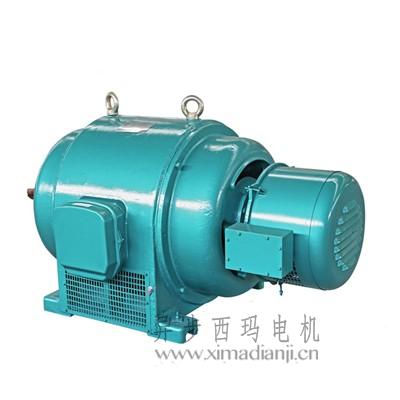

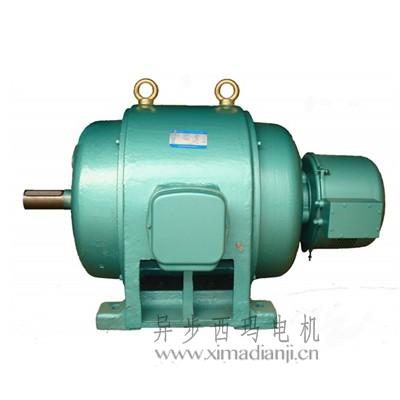

    JR系列為繞線轉子三相異步電動機

    JR系列電動機符合部頒標準JB564-64技術條件的規定

    本系列電動機為防護式。根據用戶需要，也可制成管道通風式。

防護式電動機應裝置在海拔高度不超過1,000米，周?chē)諝鉁囟炔桓哂?40℃，不低于0℃，空氣清潔，無酸、堿等腐觸性氣體的室內。電動機不允許在含有爆炸性氣體或塵埃較多的環境中工作。

當電動機周?chē)諝獾臏囟瘸^(guò)上述規定或空氣不清潔時，應采用管道通風方式。此時通入電動機兩端的冷卻空氣溫度應為0℃~+40℃，并且應保證管道和電動機內部的空氣壓力高于周?chē)諝獾膲毫Γ匾獣r(shí)應加裝鼓風機、濾塵器等。

二、結構簡述

    電動機的的基本安裝型式為機座帶底腳臥式安裝。所有型號的電動機都可采用聯軸器與被驅動機械聯接。電動機采用兩側對稱的徑向通風系統，冷卻空氣自?xún)蓚?cè)端蓋的進風口進入，一部分經過電動機轉子上的風扇或風葉片吹過定子線圈的端接部分，另一部分經過轉子鐵芯中的徑向通風槽，然后由機座側面的出風口逸出。

    管道通風式電動機的通風系統與上述相同。

    電動機的軸承采用滾動軸承，所用的軸承牌號見表1，軸承潤滑脂牌號為鋰基潤滑脂ZL-3。

    從電動機的軸伸端看，電動機出線盒在機座的右側。

    JR系列電動機在降低轉矩的條件下，允許長期減速運轉。此時允許輸出的功率和轉矩與轉速的對應關系應符合表2之規定。

如果電動機的的負載轉矩（驅動鼓風機、水泵等時）和轉速成平方關系下降時，電動機允許在低轉速下長期運轉。

表1                                                        表2

三、型號含義

如：

JR115-6表示繞線型轉子異步電動機，11號機座，鐵芯長度為5號，6極。

JR系列電動機分有電刷提升和短路裝置與無電刷提升和短路裝置兩種。

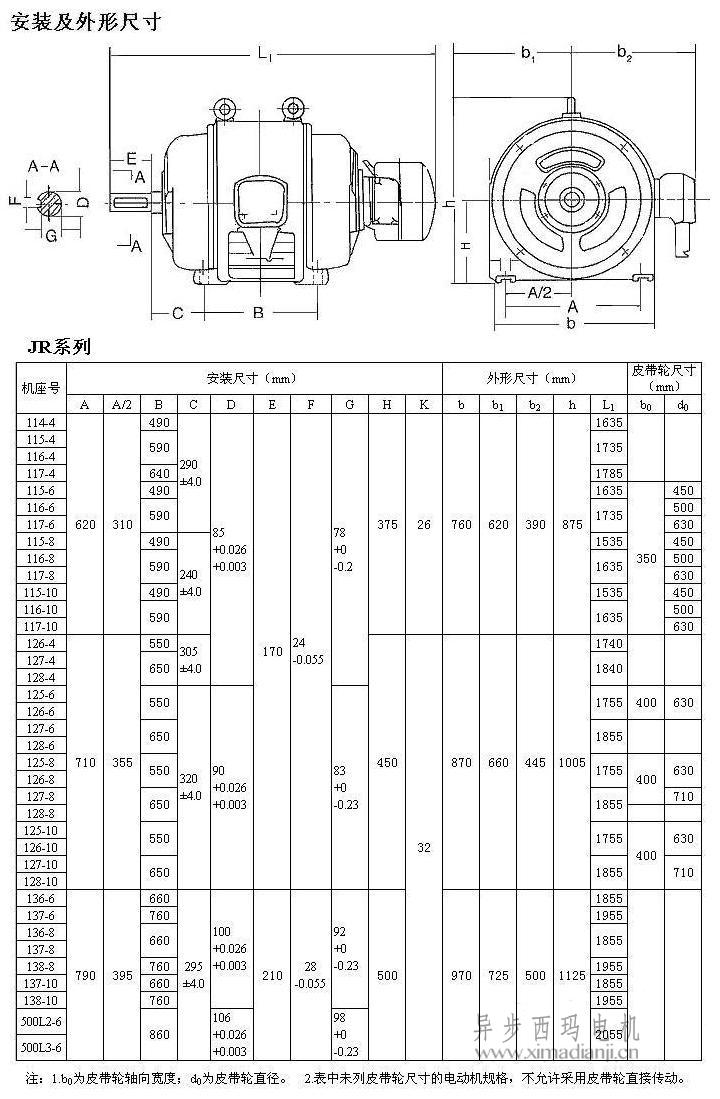

三、安裝尺寸圖對照表
