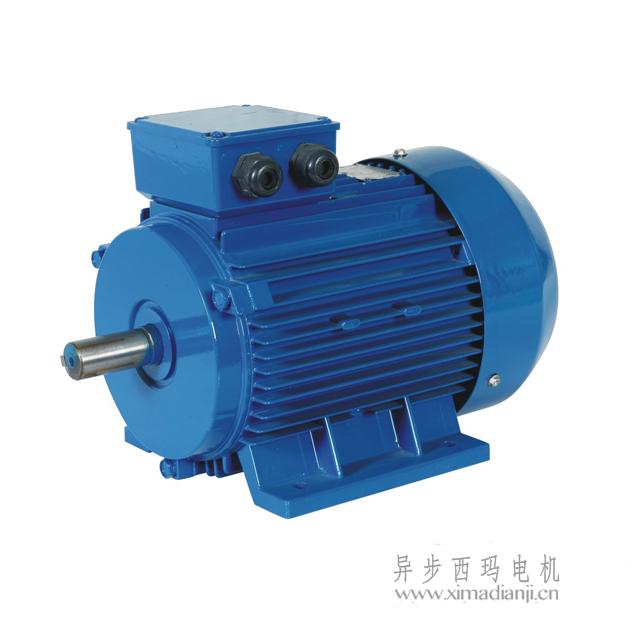

YVF2-315M-4 132KW 5-100HZ 380V變頻調速電機

一、YVF2-315M-4 132KW 5-100HZ 380V三相異步變頻調速電機概述

　本產品系小型變頻調速三相鼠籠型異步電動機。該系列電動機調速范圍寬，低速無轉矩脈動現象，具有較高的起動轉矩及較小的起動電流、 噪聲低、振動小。其功率等級與安裝尺寸、機座中心高均符合IEC標準，并同Y系列（IP44)三相異步電動機一致。

　　該系列電動機防護等級為IP44(也可制成IP54、IP55),冷卻方式為IC06。連續工作制(S1)。

二、YVF2-315M-4 132KW 5-100HZ 380V三相異步變頻調速電機使用條件

　　2.1變頻裝置輸出功率，大于或等于電動機的輸出功率（需根據實際負載特性而定）。

　　2.2冷卻風機的電源為三相380V, 50Hz,風機的旋轉方向應與其箭頭所指方向一致。冷卻風機要與電動機同時轉動或提前幵啟，以防電動機溫升過高。

三、YVF2-315M-4 132KW 5-100HZ 380V三相異步變頻調速電機安裝前檢查

　　3.1幵箱后.應檢查電動機在運輸中有無損傷，并應小心清除電動機上的灰塵及軸伸處的防銹涂層。

　　3.2核對電動機銘牌上的各項數據是否符合要求。

　　3.3檢查零部件是否裝配齊全，緊固件是否松動或脫落。用手轉動轉子，檢查是否轉動靈活。

　　3.4用500伏兆歐表測量電動機和風機電機的絕緣電阻，其值應不低于0.5兆歐。若低于此規定時，應進行干燥，干燥處理時，繞組最高溫度不超過120℃。

　　3.5檢查變頻裝置是否與之相配，電網電壓是否符合規定。

四、YVF2-315M-4 132KW 5-100HZ 380V三相異步變頻調速電機安裝

　　4.1電動機可用聯軸器、正齒輪及皮帶輪傳動。

　　對于功率及轉速較高的電動機應盡量避免采用皮帶傳動方式。如必須皮帶傳動的可建議采用間接方式（見圖一）。這樣可避免操作不鎮造成斷軸。小功率電機皮帶傳動時也應防止拉力過緊，謹防斷軸。

　　4.2采用皮帶傳動時，要求電動機軸中心線與負載中心線平行且皮帶中心線與電動機軸中心線垂直；采用聯軸器傳動時，電動機軸中心線與負載中心線重合。

　　4.3對立式安裝的電動機除了用皮帶輪（或相當于普通皮帶輪負荷）外，不允許再加其他軸向負荷裝置。

4.4電動機的安裝地點應保證其良好的通風冷卻條件。電動機不宜用于日曬及雨淋的場所。

4.5電動機必須安裝在牢靠、堅固的基礎上。

4.6請按照接線盒內接線圖正確接線。若需改變旋轉方向時，可將任何兩相電源線互換。

五、YVF2-315M-4 132KW 5-100HZ 380V三相異步變頻調速電機電動機的運轉

　　5.1當電源電壓、頻率與變頻器上的額定電壓、頻率數值偏差超過變頻器所規定的范圍時，電動機不能保證連續輸出額定功率。連續運行的電動機不允許過載。

　　5.2當電動機在較低頻率(如 5~15Hz)保持恒轉矩運行時，應根據負載情況采用變頻器的低頻轉矩補償功能(如 5Hz  時，對日本春日KASUGA 變頻器選用 H-5 補償方式)，否則將會引起電動機溫升過高。

　　5.3電動機在整個調速運行過程中，應觀察其電流的變化。若電流值超過標稱值，電動機將 過載.會引起電動機溫升過高，甚至燒毀。

　　5.4電動機空載或負載運行時，不應有斷續的或異常的聲響或振動。軸承溫度不應超過95℃。

六、YVF2-315M-4 132KW 5-100HZ 380V三相異步變頻調速電機的維護及存放

　　6.1電動機的使用環境應保持干燥、清潔和良好的通風，電動機通風不應被塵土纖維阻塞。

　　6.2電動機運轉時，應經常注意并記錄變頻器的顯示數據，運行時間，檢修結果及故障處理等也應做好記錄。電動機在運行中，如發現有任何不正常的響聲或變頻器出現故障顯示時，應立即停止進行檢查，在故障未查明及排除前，切勿再做起動嘗試。

　　6.3應保證電動機軸承在運行期間有良好的潤滑。三極電動機運行超過2000小時后，運行超過4000H后，應補充或更換3號通用鋰基潤滑脂(YJTG355-2加高轉速，高負荷潤滑脂）密封軸承在壽命期內不必更換潤滑脂。

　　在電動機運行中若發現軸承過熱或潤滑脂變質時，應及時更換潤滑脂。填入的潤滑脂占軸承室的2/3。

　　6.4電動機不立即使用時，應妥善保存。電動機應放在清潔、陰涼、干燥的倉庫中，而不能 放在潮濕、有酸堿、有老鼠或其它易腐蝕性氣體的倉庫中。
